# 🎥 Voglander **企业级视频监控平台 · GB28181 / ONVIF / GT1078 全协议接入** [![Maven Central](https://img.shields.io/maven-central/v/io.github.lunasaw/voglander?label=Maven%20Central&color=blue)](https://mvnrepository.com/artifact/io.github.lunasaw/voglander) [![Java](https://img.shields.io/badge/Java-17-orange?logo=openjdk)](https://openjdk.java.net/projects/jdk/17/) [![Spring Boot](https://img.shields.io/badge/Spring%20Boot-3.5.3-brightgreen?logo=springboot)](https://spring.io/projects/spring-boot) [![License](https://img.shields.io/badge/License-MIT-blue.svg)](LICENSE) [![Stars](https://img.shields.io/github/stars/lunasaw/voglander?style=flat&color=yellow)](https://github.com/lunasaw/voglander/stargazers) [📖 架构文档](/voglander/doc/1.0.3/ARCHITECTURE.html) · [🚀 快速开始](#-快速开始) · [📖 接口文档](https://oiwwkhlq1a.apifox.cn/) ·[🐛 问题反馈](https://github.com/lunasaw/voglander/issues) · [📋 更新日志](CHANGELOG.md) ![Stream操作演示](/voglander/code-log/stream.gif)

🌟 为什么选择 Voglander？

在视频监控领域，协议碎片化、设备兼容性差、媒体流处理复杂是三大核心痛点。Voglander 以 生产就绪 的工程质量，提供一站式解决方案：

痛点	Voglander 的解法
多协议割裂	统一 GB28181 / ONVIF / GT1078 接入层，设备无感切换
高并发 SIP 风暴	`deviceId` 哈希 16 分片，同设备串行 + 跨设备无锁并发，SIP 线程零阻塞
媒体流管理复杂	基于 zlm-spring-boot-starter 二次封装，拉流/推流/录制/Hook 回调全链路自动化
架构混乱难维护	严格五层分层 + Manager 模板方法，业务边界清晰，测试覆盖完整

✨ 核心特性

🎯 全协议支持 — GB28181（sip-gateway 1.8.0）、ONVIF、GT1078，兼容海康、大华、宇视、中维等主流厂商
🧪 GB28181 协议验证台 — 业界少见的「设备端 ⇄ 平台端」可视化验证平台，同进程真实 SIP 自环，注册/PTZ/目录/点播双向闭环一屏可见，零额外部署
📡 SSE 实时事件总线 — 基于 Server-Sent Events 的单连接全双向事件推送，Redis Pub/Sub 跨节点扇出，15s 心跳保活、断线自动重连，设备上下线/告警/会话状态毫秒级触达前端
⚡ 高并发分片引擎 — 四层异步事件管线（翻译 → 分片 → 协议路由 → 协议处理），16 槽哈希分片，零锁竞争
🎬 ZLM 二次封装 — 基于 zlm-spring-boot-starter 封装，实时点播、录像回放、流代理、推流，Hook 驱动状态自动同步
🏗️ 企业级分层架构 — Web / Manager / Service / Repository / Integration 五层，Assembler 模式统一数据转换
🛡️ 安全可靠 — RBAC 权限体系、XSS 过滤、防重复提交、限流切面、Redis 分布式锁
📊 全链路可观测 — SkyWalking 链路追踪、结构化日志、JaCoCo 聚合覆盖率报告
🔌 开箱即用 — SQLite 零配置启动，平滑迁移 MySQL，Docker 友好

🏗️ 系统架构

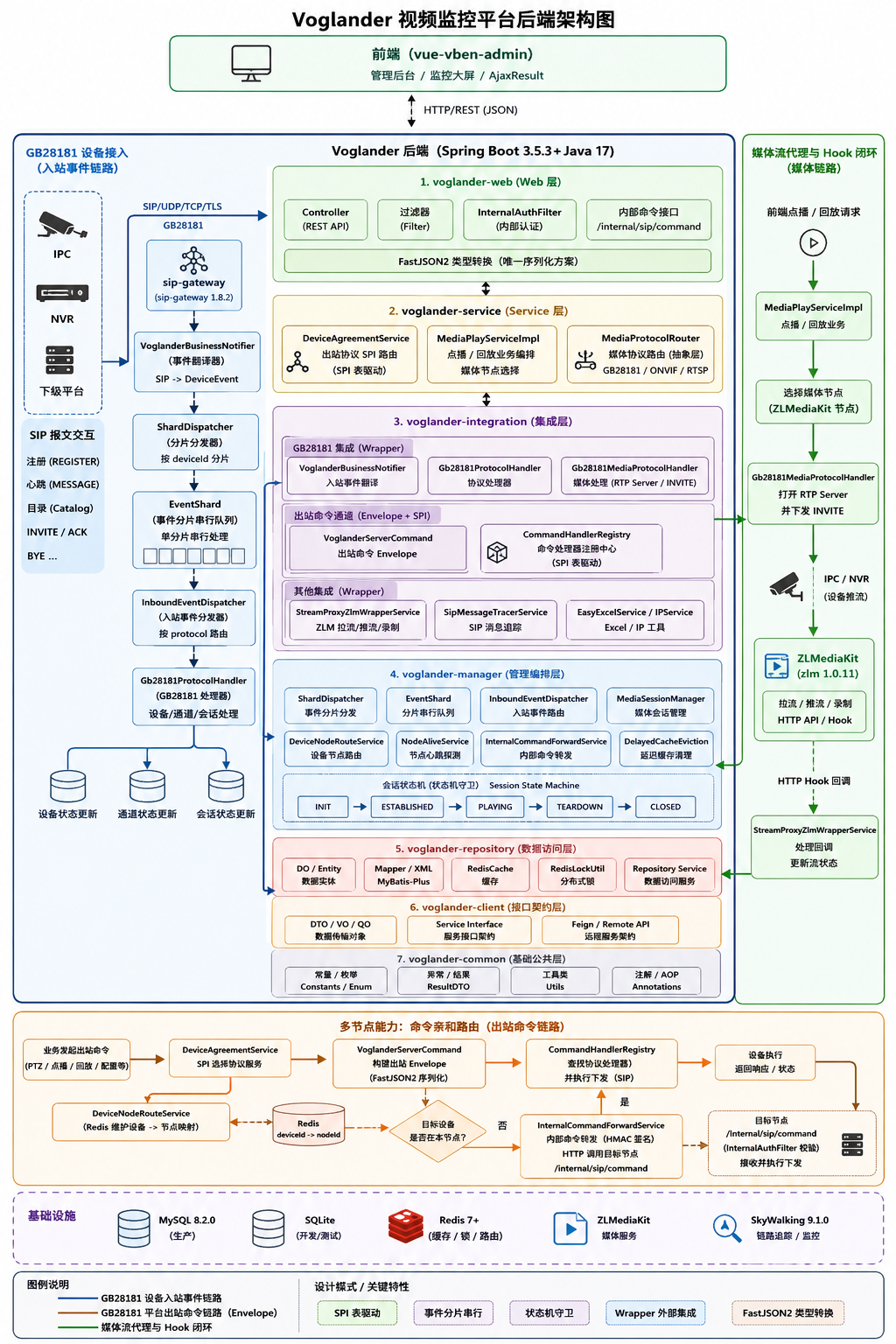

系统架构

🧪 GB28181 协议验证台（Protocol Lab）

一个页面，左右分栏，左侧扮演 GB28181 设备（UA），右侧扮演平台（Server），所有指令都经底层真实 SIP 报文往返——不是 Mock。注册、心跳、PTZ、目录查询、实时点播的双向闭环，在同一屏内全程可视。

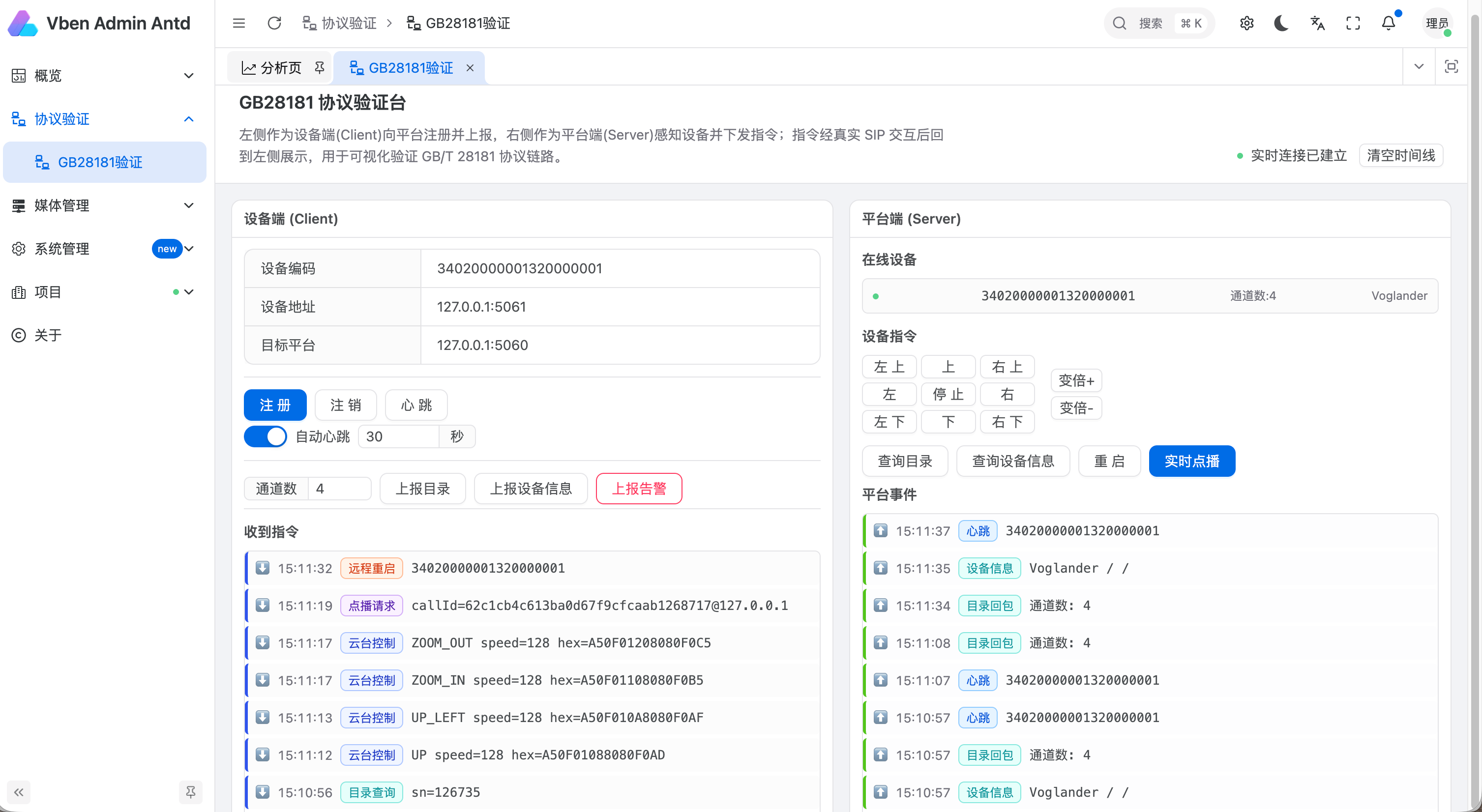

GB28181 协议验证台

它解决什么问题

GB28181 联调向来痛苦：需要真实摄像头或第三方平台对接、抓包分析 SIP 报文、反复确认指令是否被正确解析。Voglander 利用进程内同时绑定 SIP 服务端（5060）与客户端（5061） 的既有事实，构建一条 同进程 SIP 自环（loopback）——左右两个 SIP 角色在同一 JVM 内通过 JAIN-SIP 协议栈真实互发报文，零额外部署即可完整验证 GB/T 28181 协议链路。

三条可视化闭环

场景	链路	一屏可见
设备注册	左[注册] → 真实 REGISTER 5061→5060 → 401 Challenge → Digest 重发 → 200 OK	右侧设备列表实时上线 + 时间线 `REGISTER 200 OK`
PTZ 指令回显 ★	右[PTZ 上] → 真实 MESSAGE 5060→5061 → 设备端解析	左侧「收到指令」时间线展示 hex 原文 + 解析后的方向/速度
目录查询回环	右[查目录] → 设备收到查询 → 回包 N 个通道 5061→5060	左侧展示「收到目录查询」+ 右侧通道列表实时刷新

SSE 驱动的实时双向通道

验证台的实时性由 SSE（Server-Sent Events）事件总线支撑，这也是 Voglander 全平台的实时推送底座：

单连接全事件：前端只建一条 GET /api/v1/stream/events?topics=...&token= 长连接，按 topic 前缀订阅，device.* / clientcmd.* / session.* / alarm.* 全部事件分流到对应时间线
跨节点扇出：RedisBackedSseEventBus 经 Redis Pub/Sub 广播，多节点部署下任意节点产生的事件都能推达任意前端连接
生产级健壮：15s 心跳保活、断线 3s 自动重连、前端 (topic, ts, seq) 去重，JWT 鉴权（?token=）不放宽
解耦推送：协议处理器经 ApplicationEventPublisher 发 common 层领域事件，由 @EventListener 转 SseEventBus，严守 integration → service 依赖方向

┌────────────── 浏览器（一个页面，左右分栏）──────────────┐
│  左：设备 UA 控制台              右：平台控制台              │
│  [注册][心跳][上报目录][告警]    设备列表(实时) [PTZ][点播][查目录] │
│  收到指令时间线 ◀────────┐      平台事件时间线 / SIP 阶梯图   │
└──────│REST──────│SSE─────┼────────│REST──────│SSE──────────┘
       ▼          ▲        │        ▼          ▲
┌──────────────────────────┴──────────────────────────────────┐
│        voglander-web（REST 控制器 + SseController）            │
│  ClientCommandSender(发指令)  │  ServerCommandSender(发指令)    │
│  + Lab*Listener(收指令)       │  + VoglanderBusinessNotifier(收上报) │
│       SIP:5061 ──────── 真实 UDP/TCP SIP ──────── SIP:5060     │
└──────────────────────────────────────────────────────────────┘

🔒 生产安全：验证台的所有端点与监听器统一受 voglander.protocol-lab.enabled 门控，生产 profile 不激活，杜绝「任意触发设备指令」风险。

# 启动验证台（dev,repo,inte,lab 四 profile）
mvn spring-boot:run -pl voglander-web -Dspring-boot.run.profiles=dev,repo,inte,lab
# 浏览器访问前端 /protocol-lab/gb28181

🔧 技术栈

类别	选型	版本
语言 & 运行时	Java	17
核心框架	Spring Boot	3.5.3
ORM	MyBatis-Plus	3.5.5
多数据源	dynamic-datasource	4.3.1
生产数据库	MySQL	8.2.0
开发/测试数据库	SQLite	内嵌
缓存 & 分布式锁	Redis	6.0+
SIP 网关	sip-gateway-spring-boot-starter	1.8.0
媒体服务	ZLMediaKit-Starter	1.0.10
JSON	FastJSON2	latest
链路追踪	SkyWalking	9.1.0
API 文档	SpringDoc OpenAPI	2.8.9
测试覆盖率	JaCoCo 聚合	0.8.11

🚀 快速开始

环境要求

JDK 17+
Maven 3.6+
MySQL 8.0+（可选，默认 SQLite 零配置）
Redis 6.0+（可选，多节点部署必须）

一键启动（SQLite 模式）

# 克隆项目
git clone https://github.com/lunasaw/voglander.git
cd voglander

# 编译
mvn clean compile

# 启动（自动创建 app.db，真正开箱即用）
mvn spring-boot:run -pl voglander-web

启动后访问：

应用地址: http://localhost:8081
API 文档: http://localhost:8081/swagger-ui.html

切换 MySQL（生产推荐）

# 1. 建库
mysql -u root -p -e "CREATE DATABASE voglander;"

# 2. 初始化表结构
mysql -u root -p voglander < sql/voglander.sql

# 3. 修改数据源配置
# 编辑 voglander-web/src/main/resources/application-repo.yml

多节点部署

# application-inte.yml
gateway:
  node-id: node-1                    # 每个节点唯一
  gb28181:
    store:
      type: redis                    # 多节点必须改为 redis（跨节点 INVITE 回包路由）

sip:
  server:
    external-ip: <VIP>               # 多节点必须配置

voglander:
  event:
    shard:
      enabled: true
      count: 16

📡 GB28181 出站命令速查

所有出站命令通过 dispatchEnvelope 统一下发，cmdType 格式为 protocol.Group.Name：

业务场景	cmdType	关键字段
设备目录查询	`gb28181.Query.Catalog`	—
实时点播	`gb28181.Invite.Play`	`mediaIp`, `mediaPort`, `streamMode`
录像回放	`gb28181.Invite.Playback`	`startTime`, `endTime`
PTZ 控制	`gb28181.Control.Ptz`	`cmdCode`, `horizonSpeed`, `verticalSpeed`
终止会话	`gb28181.Invite.Bye`	`callId`

🧪 测试

# 运行所有测试
mvn test

# 单个测试类
mvn test -Dtest=DeviceManagerTest

# Redis 集成测试（自动探测，不可用则跳过）
brew services start redis
mvn test -Dtest=MediaNodeCacheIntegrationTest

# 生成 JaCoCo 聚合覆盖率报告
./generate-coverage-report.sh
# 输出: voglander-coverage-report/target/site/jacoco-aggregate/index.html

层级	测试类型	策略
Controller / Service	纯单元（Mockito）	快速、无 Spring 上下文
Manager / Repository	集成（`@SpringBootTest`）	真实 DB + 事务回滚
HTTP API / 异步 Hook	集成（无事务）	`TestRestTemplate` + 手动清理

📋 配置说明

Profile	文件	用途
主配置	`application.yml`	端口 8081、SpringDoc、XSS
`dev`	`application-dev.yml`	Token、本地 SIP/ZLM 参数
`repo`	`application-repo.yml`	数据源、HikariCP、Redis、MyBatis-Plus
`inte`	`application-inte.yml`	SIP server/client、ZLM servers、`gateway:` 段

🗃️ 核心数据模型

领域	实体	表名
设备	`DeviceDO`	`tb_device`
通道	`DeviceChannelDO`	`tb_device_channel`
媒体会话	`MediaSessionDO`	`tb_media_session`
媒体节点	`MediaNodeDO`	`tb_media_node`
流代理	`StreamProxyDO`	`tb_stream_proxy`
推流代理	`PushProxyDO`	`tb_push_proxy`
权限	`UserDO / RoleDO / MenuDO / DeptDO`	RBAC 主体

所有业务表统一包含：id（BIGINT）、create_time / update_time（自动填充）、enabled（开关）、extend（JSON 扩展）。

⚠️ 重要约束

#	约束	违反后果
1	`ApplicationWeb` 必须标注 `@EnableSipServer`	GB28181 整条管线静默关闭
2	`VoglanderBusinessNotifier.notify()` 必须 `@Async`	同步阻塞 → 设备 SIP 超时重传
3	禁止继承 `AbstractProtocolBusinessNotifier`	其 `notify()` 为 `final`，`@Async` 代理失效
4	出站命令走 `dispatchEnvelope`，禁止直调 `ServerCommandSender`	绕过 payload schema 校验
5	SDP IP 字段名为 `mediaIp`（非 `sdpIp`）	命令下发失败
6	`spring-boot-dependencies` 必须在 `sip-gateway-bom` 前 import	Spring Boot 被降级
7	多节点必须配置 `store.type: redis` 和 `external-ip`	跨节点 INVITE 回包失败

🤝 贡献指南

欢迎任何形式的贡献！

Fork 本仓库
创建特性分支：git checkout -b feature/your-feature
提交变更：git commit -m 'feat: add your feature'
推送分支：git push origin feature/your-feature
提交 Pull Request

请确保代码通过 mvn test 且符合项目编码规范。

📄 许可证

本项目基于 Apache-2.0 开源发布，欢迎在遵守许可证的前提下自由使用。

👥 维护者

Luna — GitHub @lunasaw · iszychen@gmail.com

🔗 相关项目

sip-proxy — GB28181 SIP 协议通信框架（本项目的 SIP 基础层）
zlm-spring-boot-starter — ZLMediaKit Spring Boot 封装，本项目媒体流能力的底层依赖
vue-vben-admin — 配套前端管理界面
